北京中豫防水工程有限公司
聯系人：張經(jing)理
手機：15801104335
地址：北京市昌平區(qu)馬池口鎮樓自莊178號
6種地下車庫防水施工方案
地下車庫防水材料：SBS改性瀝青防水卷材、自粘防水卷材、濕自粘防水卷材（反應粘）、高分子聚乙烯防水卷材、三元乙丙橡膠防水卷材、耐根穿刺防水卷材

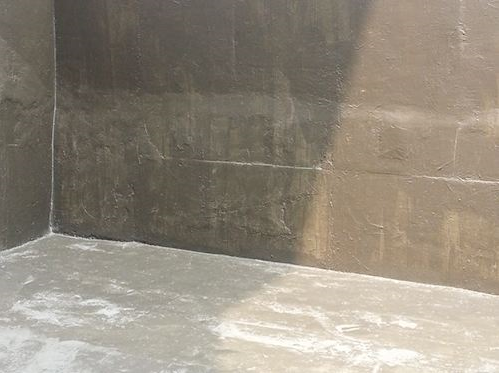

SBS改性瀝青防水卷材施工(gong)方案(an)
某工程的地下車庫底板與外墻防水采用單層4mm厚SBS改性瀝青防水卷材防水層熱熔滿鋪法施工的做法。卷材搭接寬度，長邊為100mm，在短邊為100mm。
一、施工(gong)工(gong)藝(yi)材料
1、選用材料
（1）主體材料為：4mm厚SBS改性瀝青防水卷材和水泥基滲透結晶防水材料；
（2）輔材：配套底油。
（3）SBS改性瀝青防水卷材簡介
SBS改性瀝青防水卷材是以SBS橡膠改性石油瀝青引為侵漬覆蓋層，以聚酯纖維無紡布、黃麻布、玻纖氈等分別制作為胎基，以塑料薄膜為防粘隔離層，經選材、配料、共熔、侵漬、復合成型、卷曲等工序加工制作。
SBS改性瀝青防水卷材，這種卷材具有很好的耐高溫性能，可以在-25到+100℃度的溫度范圍內使用，有較高的彈性和耐疲勞性，以及高達1500%的伸長率和較強的耐穿刺能力、耐撕裂能力。適合于寒冷地區，以及變形和振動較大的工業與民用建筑的防水工程。
（4）SBS改性瀝青防水卷材性能特點
低溫柔性好，達到-25℃不裂紋；耐熱性能高，90℃不流淌。延伸性能好，使用壽命長，施工簡便，污染小等特點。產品適用于Ⅰ、Ⅱ級建筑的防水工程，尤其適用于低溫寒冷地區和結構變形頻繁的建筑防水工程。
（5）SBS改性瀝青防水卷材適用范圍
廣泛應用于工業和民用建筑的屋面、地下車庫、衛生間等防水工程以及屋頂花園、道路、橋梁、隧道、停車場、游泳池等工程的防水防潮。變形較大的工程建議選用延伸性能優異的聚酯胎產品，其他建筑宜選用相對經濟的玻纖胎產品。
二、防水卷材施工工藝要點
1、施工工藝流程：基層清理——刷基層處理劑——復雜部位增強處理——大面積卷材鋪貼——排氣壓實——卷材末端收頭及封邊處理——保護層施工
2、基層處理
當地下水位較高時，應先做好排降水工作，將地下水位降低到防水底板下500mm，并保持到防水層施工完成周圍回填土為止。鋪貼防水卷材前應將基層找平層清理干凈，基層表面要求平整、牢固、無空鼓陰陽角處應做成圓弧角或鈍角，圓弧半徑為50mm，穿過墻面、頂面的管道應作好防水措施焊止水片等措施滿足設計及規范中的有關規定，基層報驗監理經隱蔽驗收合格后方可進行下道工序施工——防水卷材施工。
3、基層處理劑
找平層經過清(qing)理(li)干凈后(hou)并經過驗收后(hou)即可刷(shua)基層處理(li)劑。
4、復雜部位增強
在基層的轉角、陰陽角、變形縫、后澆帶位置附加一道防水卷材，施工時采用基層和卷材雙面刮膠的方法進行卷材鋪貼，以避免施工時卷材空鼓。
5、卷材鋪貼
卷材應先鋪平面后鋪立面。第一塊卷材應鋪貼在平面與立面相交的陰角處，平面和立面各占半幅卷材。待第一塊卷材鋪貼完后，根據卷材搭接寬度（長、短邊均為100mm）在第一塊卷材上彈出基準線，以后卷材就按此基準線鋪貼。待基層處理劑干燥后，即可鋪貼卷材。在平面與立面交界部位，應先鋪貼平面部位的半幅卷材，然后沿陰角根部由下向上鋪貼立面部位的另一半卷材。立面部分卷材甩搓在永久性保護墻上。卷材鋪貼完畢后，對卷材長邊和短邊的搭接縫應用封邊專用工具和噴燈進行封邊處理。
6、保護層施工
卷材防水層鋪設完，報監理經檢查驗收合格后方可進行下道工序——防水保護層施工，保護層為30mm厚的C20細石砼，澆筑時切勿損傷防水卷材，如有損傷須及時修補，以免留下隱患。側墻部位（永久性保護墻體）防水層表面抹20厚1:2.5水泥砂漿找平層加以保護。細石混凝土和砂漿保護層須壓實、抹平、抹光。細石混凝土和水泥砂漿保護層養護固化后，即可按設計要求綁扎鋼筋、支設立面模板進行澆筑底板和墻體混凝土。
7、樁頭及樁鋼筋的防水
樁頭在施工過程中由于存在著某些原因致使樁頭周圍殘缺程度較為嚴重或鋼筋錨固長度不夠，為此要求在做防水之前，提前進行處理某些樁頭或鋼筋長度問題，具體的處理方法為：如果由于樁頭較低達不到標高要求的應進行補做樁頭，補做樁頭時將原樁頭清理干凈并刷上一道水泥素漿然后用高標號的砼補接樁頭至設計標高。對于鋼筋可以采用搭接單面焊10d將鋼筋補做到設計要求。樁頭防水做法：在樁頭及樁周邊做水泥基滲透結晶型涂料防水層，上做20厚1：2聚合物水泥砂漿保護層。要求聚合物水泥砂漿在施工過程中隨抹隨將其壓光，以提高其抗滲性。注意的質量問題是：樁上的防水涂料與底板上的防水卷材必須要滿足防水搭接要求，聚合物的配比必須符合設計規定要求。
8、施工后澆帶防水做法：按照圖紙設計要求，在后澆帶處加鋪一道防水卷材，注意加鋪卷材的尺寸應符合圖紙設計要求。
9、變形縫處的防水做法：變形縫的做法示意圖見下圖，將墻體全部砌筑完畢后在墻體的內側抹20厚的水泥砂漿找平層作為防水卷材的基底，卷材施工時順墻面鋪設。
10、成品保護：防水卷材在施工過程中隨時注意作到保護，防止造成卷材破裂或劃傷，將施工現場的鋼筋頭等銳利鐵器清理干凈。在澆注砼過程中施工人員禁止將鐵鍬或刮板等直接觸放在防水卷材上，防止造成卷材局部的孔洞或劃傷。抹保護層沙漿時防止鐵抹子劃破卷材。造成滲漏水。
11、地下車庫磚模剪力墻平面應預留不小于250mm幅寬的接搓卷材，以便地下車庫外墻防水接搓使用，接搓預留的卷材應留足用量，且應用磚砌覆蓋保護好。
12、地下車庫塔吊設備基礎應先開挖，待墊層胎膜做好后施工防水層。
三、作業條件
1、防水基層必須有足夠的強度、無松動、無起砂缺陷。
2、表面必須干凈，干燥其含水率應小于9%；
3、基層如有高低不平或凹坑較大時，應采用1：3水泥砂漿找平抹光。
4、基層上所有的陰陽角應做成均勻一致平整順直光滑的R≮20mm圓弧角；
5、基層上如有鋼筋頭或對拉螺栓應在其根部剔成凹槽后割除，并用砂漿封閉密實、抹平抹光，基層上的蜂窩、麻面及孔洞用砂漿封閉密實、抹平抹光。
6、用鏟刀將基層表面的異物砂漿疙瘩鏟除，并將塵土雜物清理干凈。
四、施工方法：（4mm厚SBS改性(xing)瀝青防水卷材）
1、測試基層含水率不得超過9%，即用1m2的卷材覆蓋在防水施工部位基層上，靜止平放3－4小時，用手掀開后查看卷材與基層接觸面有無水印，如無水印則表明基層是干燥的，滿足防水層基層含水率小于9%，可以施工防水層。
2、基層清理：在防水施工前先將基層上各種雜物、灰砂徹底清理干凈，表面的砂漿疙瘩等突起物要鏟除，如有起砂掉灰或凹凸不平的要做細部處理。
3、涂刷底油（基層處理劑）：基層清理完畢驗收后，將廠家配套的底油用長把滾刷或刮板均勻涂布或涂刮在基層表面和卷材表面。
4、鋪貼卷材附加層：在基層的陰陽角和轉角及露出基層的管根部位鋪貼粘接卷材附加層。
5、大面積鋪貼卷材：
（1）彈線：依據卷材的幅寬，留出搭接寬度，彈出基準線。
（2）“放氈”：
將整捆的卷材打開，沿已經彈好的基準線將卷材拉直放平與基準線一致。
（3）熱熔鋪貼卷材：
將“放氈”后的卷材從兩端卷起，用噴燈在卷材底面和基層表面均勻烘烤，待卷材表面PE膜熔融后，將卷材與基層粘接，并及時排氣，使其與基層表面粘接牢固。注意：1、鋪貼卷材時不得有皺折、要齊線鋪貼。2、鋪貼卷材時，應注意相鄰兩幅卷材搭接的短邊應錯開不小于300mm，不能在同一條直線上。
（4）封邊處理：
待大面積防水卷材施工完畢后，使用噴燈和專用封邊工具封閉卷材搭接邊，卷材搭接縫封閉要寬窄均勻一致、封閉嚴密牢固、美觀統一。
6、樁頭水泥基滲透結晶防水層施工方法：
（1）樁頭平面與周圍采用涂刷兩遍水泥基滲透結晶防水涂料防水層。
（2）水泥基滲透結晶防水層涂膜施工時，應按照粉料：水=5：3的比例，把水泥基滲透結晶粉料倒入攪拌桶，適量加入中性水，用攪拌器攪拌均勻后，用專用尼龍刷涂刷在樁頭基層表面，涂刷時要均勻一致，保證不漏刷或漏刮。料應隨配隨用，不能一次性配料過多，避免材料浪費。防水層施工時要注意成品保護，不能污染其它工作面或成品。穿墻管根基層應處理堅固、密實。以保證樁頭周圍等薄弱部位水泥基滲透結晶防水層到位，不產生滲漏水現象。
五、成品保護(hu)及注意事項
1、施工現場嚴禁穿硬底、高根或釘子鞋上崗，以免破壞已施工完的防水層。
2、如發現卷材表面已經被破壞，要及時進行修補
3、施工完的防水層要及時采取保護措施，嚴禁在防水層上堆放物品或作為施工運輸車道。
4、卷材搭接：接頭搭接時易產生搭接不足，粘接不密實，接搓損壞；施工中應按程序彈標準線，使與卷材的規格相符，操作中齊線鋪貼，以保證卷材的搭接尺寸。
5、施工人員應認真保護已做好的防水層，嚴防施工機具等戳破防水層，施工人員不許穿帶釘子的鞋及硬底鞋在防水層上走動，以免破壞已施工完的防水層。
六、工程(cheng)驗收
1、在施工過程中按規定做好分項工程交接檢查，接受監理單位的驗收，并在工程隱蔽之前接受建設、總包、監理之方的驗收，未經檢查，不得進行下一道工序的施工。
2、卷材的搭接必須符合國家標準，封閉嚴密，粘接牢固。（短邊搭接不少于100mm，長邊不應小于100mm）。
七、質(zhi)量保證措施(shi)
1、進入現場的材料必須證件齊全，并嚴格實行抽樣檢測，嚴禁不合格的產品進入施工現場。
2、涂布在基層表面處理劑必須均勻一致。
3、卷材的粘接應牢固、無損傷、滑移、翹邊、空鼓、皺褶等缺陷。，
4、所有操作人員必須持證上崗，應選擇有多年防水施工經驗的工人進行現場施工。
5、防水施工管理人員必須在現場跟班作業，如有問題及時解決。
地下車庫防水(shui)(shui)——自粘式防水(shui)(shui)卷材施工方案
一(yi)、自(zi)粘式防水卷材簡介
1、自粘式防水卷材是一種新型防水材料，與同類材料相比，具有施工簡便、防水性好、注重環保等優點。
2、自粘式防水卷材工法特點
（1）常溫下冷施工，不需要熱熔。施工時只要剝開隔離紙，即可直接鋪貼，施工極為方便，可有效縮短工期；
（2）具有較高的撕裂強度，能有效的抵御基層開裂、變形產生的應力對防水系統的破壞；
（3）具有較高的抗穿透、抗沖擊性能；
（4）優異的粘結性保證了卷材搭接縫的連續性與密封性;
（5）耐高低溫，抗老化，使用壽命長。
（6）在施工方法上，本工法具有如下特點;施工工藝完善、簡便、可操作性強，勞動強度低；施工速度快、工效高，可確保工期；施工質量容易得到保證，能夠滿足較高的防水要求。
二(er)、施工(gong)工(gong)藝流程
1、基礎底板防水卷材施工工藝流程：
基層清理——基層隱檢——涂刷基層處理劑——樁頭防水涂料——防水加強層——第一層自粘卷材鋪貼——第一層自粘防水卷材收頭——第一層自粘防水卷材接頭密封——第二層自粘防水卷材鋪貼——第二層自粘防水卷材收頭——第二層自粘防水卷材接頭密封——細部構造處理——自檢、清掃——驗收——防水保護層
2、地下車庫外墻防水卷材施工工藝流程：
清理外墻穿墻螺栓孔——防水砂漿填補螺栓孔——打磨、清理混凝土墻體——基層隱檢——涂刷基層處理劑——防水加強層——第一層自粘防水卷材鋪貼——第一層自粘防水卷材收頭——第一層自粘防水卷材接頭密封——第二層自粘防水卷材鋪貼——第二層自粘防水卷材收頭——第二層自粘防水卷材接頭密封——細部構造處理——自檢——驗收——防水保護層
3、找平層施工按設計防水找平層為20mm厚1:3水泥砂漿。在墊層及磚模施工完畢，并達到一定強度時，開始進行找平層施工。水泥砂漿采用攪拌機拌制，塔吊運輸到作業現場，人工抹壓平整。施工前將基層的灰塵雜物清理干凈，并澆水濕潤，找平層陰陽角做成圓弧形，圓弧半徑不小于50mm，表面進行多次壓光，達到做防水的要求。
4、基層清理防水基層必須平整牢固，不得有突出的尖角，凹坑和表面起砂現象，表面應清潔干燥，基層含水率要無明水珠即可。防水層施工前必須將基層上的塵土、砂粒、碎石、雜物、油污和砂漿突起物清除干凈。
5、樁頭防水
按圖紙會審樁頭做法為涂刷水泥基滲透結晶型防水涂料，厚度≥0.8mm。在找平層施工完畢后，并達到一定強度時，開始施工樁頭水泥基滲透結晶型防水涂料，施工前將樁頭清理干凈，特別是樁頭側面的泥土，并將鋼筋修整就位，以免在做完防水后，修整鋼筋時破壞防水，防水涂料分三遍均勻涂刷，樁根部四周在墊層找平層上涂刷150mm寬，作為和卷材的搭接寬度。注意在施工完畢后必須注意對成品的保護，不得磕碰樁頭和扳動鋼筋。
6、卷材防水層施工
柔性防水層為兩層1.5厚自粘聚合物改性瀝青防水卷材。
（1）卷材施工控制的重點及處理措施
附加層的鋪設處理所有陰陽角處應做成50mm圓弧或45°（135°）折角；地下車庫的承臺、地梁陰陽角設置500mm寬附加層，每邊搭接250mm。施工時先做附加層。
搭接長度卷材長邊、短邊搭接不應小于100mm。
和樁頭防水的搭接處理卷材直接鋪到樁根部，達到封閉。
外墻和底板防水層的搭接處理底板防水層施工時預留300mm寬，并采取如圖的保護措施，待墻體防水層施工時進行搭接，形成封閉防水體系。
多層卷材鋪設多層卷材時，上下兩層和相鄰兩幅卷材的接縫應錯開1/3-1/2幅寬；上下兩層卷材不得相互垂直鋪貼。
鋪貼方法大面積鋪貼卷材:大面積粘貼自粘卷材主要有拉鋪法和滾鋪法兩種，在實際施工中，施工人員可根據現場環境、溫度等條件，自行確定粘貼方式，但基本的排氣、壓實、防皺要求仍然相同。基本要求:在粘鋪卷材時，應隨時注意與基準線對齊，以免出現偏差難以糾正。卷材鋪貼時，卷材不得用力拉伸。粘貼后，隨即用壓輥從卷材中部向兩側滾壓，排出空氣，使卷材牢固粘貼在基層上，卷材背面搭接部位的隔離紙不要過早揭掉，以免污染粘結層或誤粘。
拉鋪法:將卷材對準基準線全幅鋪開，從一頭將卷材(連同隔離紙)揭起，沿卷材幅長中線對折，用裁紙刀將隔離紙邊輕輕劃開，注意不要劃傷卷材，將隔離紙從卷材背面小心撕開一小段500mm長，兩人合力揭下的隔離紙，對準基準線粘鋪定位。先將半幅長的卷材鋪開就位，拉住揭下的隔離紙均勻用力向后拉，慢慢將剩余半幅長的隔離紙全部拉出，拉鋪時注意拉出的隔離紙的完整性，發現撕裂、斷裂應立即停止拉鋪，將撕裂的隔離紙殘余清理干凈后，在繼續拉鋪。
滾鋪法:即掀剝隔離紙與鋪貼卷材同時進行。施工時不需要打開整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持鋼管一端抬至待鋪位置的起始端，并將卷材向前展出約500mm，由另一人掀剝次部分卷材的隔離紙，并將其卷到已用過的包裝紙芯筒上.將以剝去隔離紙的卷材對準已彈好的基線輕輕擺鋪，再加以壓實。起始端鋪貼完成后，一人緩緩掀剝紙卷入上述紙芯筒上，并向前移動，抬著卷材的兩人同時沿基準線。
向前滾鋪卷材。注意抬卷材兩人的移動速度要相同、協調。滾鋪時不能太松弛；鋪完一幅卷材后，用長柄滾刷，由起端開始，徹底排除卷材下面的空氣，然后再用大壓輥或手持式輕便振動器將卷材壓實，粘貼牢固。立面和大坡面的鋪粘:由于自粘型卷材與基層的粘結力相對較低，在立面或大坡面上，卷材容易產生下滑現場，因此在立面和大坡面上粘貼施工時，宜用手持式汽油噴燈將卷材底面的膠粘劑適當加熱后再進行粘貼、排氣或輥壓。
大面積卷材排氣、壓實后，再用手持小壓輥對搭接部位進行碾壓，從搭接內邊緣向外進行滾壓，排出空氣，粘貼牢固。
接縫粘貼與密封:卷材搭接密封:卷材收頭、管道包裹等細部，應采用自粘瀝青防水卷材專用密封膏密封。搭接邊密封寬度不小于10cm。
（2）卷材防水保護層施工按設計卷材防水層保護層平面為50mm厚C20細石混凝土。
（3）細石混凝土保護層施工采用商品混凝土，輸送泵運輸。施工時標高采用拉線和水準儀控制；施工人員必須穿軟底鞋，以免損壞卷材防水層，卸料時底部設置沒有釘子且四邊軟包的竹膠板，并不得集中一點卸料，攤料時使用木耙，嚴禁使用鐵鍬，收平使用木抹子，嚴禁使用鐵抹子，待混凝土初凝后再用鐵抹子壓光，施工時注意不得損壞立面的卷材防水層。保護層施工完畢后用塑料薄膜覆蓋養護，養護期間嚴禁人員在上面走動或作業施工。
7、底板防水層和外墻防水層交接處理方案說明：由于外混凝土墻不是沿承臺及基礎梁的外邊線布置，而基礎梁及承臺的防水層是在構件外側磚模的頂面預留，因此外墻卷材必須從外墻下來后與承臺的防水搭接。工程防水施工時，基礎底板、承臺和承臺梁防水先施工，施工時沿磚模外側預留出和外墻搭接的寬度300mm，在外墻防水施工時將外墻防水層和基礎防水層進行搭接，形成封閉的防水體系。具體施工方法如下。
1）施工順序基礎預留防水層處理→承臺頂面防水找平層施工→外墻防水層和基礎防水層搭接→平面保護層施工→外墻防水層施工A、基礎底板防水層處理措施施工前先將基坑內的雜物清理干凈，然后將保護卷材用的竹膠板、保護砂漿和塑料布清理干凈，并將卷材表面的浮土及雜物清理干凈。B、承臺頂面防水找平層施工根據防水要求，底板卷材在和墻體交接時必須先在承臺及基礎梁頂面滿做后方能和外墻卷材進行搭接，因此墻外皮到承臺和基礎梁磚模位置的承臺及基礎梁頂面必須進行防水層的找平層施工。找平層采用20mm厚1:3水泥砂漿，采用機械攪拌，塔吊運輸到基坑底部，施工前先將基層進行清理，然后澆水濕潤，采用人工抹壓平整，陰陽角做成圓弧形。
C、外墻防水層和基礎防水層搭接在承臺、承臺梁平面找平層驗收合格后，開始施工卷材防水，此步驟的目的是使底板防水層和墻面防水層完整搭接，形成封閉的防水體系，施工時首先將預留的300寬粘貼到平面上，然后再施工平面卷材具體如下圖
D、外墻防水層保護層作法立面保護層為120mm厚120mm厚M7.5水泥砂漿砌筑MU10燒結普通磚磚墻。承臺及基礎梁平面防水卷材的保護層為50mm厚C20素混凝土。①平面細石混凝土保護層施工采用商品混凝土，塔吊運輸，混凝土卸料時距離防水層的高度為500mm，卸料處底部墊沒有釘子的竹膠板，起到保護防水層的作用，平整時采用木耙子，嚴禁用鐵鍬，防止破壞卷材，表面壓平。②立面120磚墻保護層作法采用機械攪拌，塔吊運輸，人工抹壓平整，操作時抹子不得觸動防水層。7、地下車庫外墻穿墻套管防水技術措施外墻各種出戶管兒、進戶管兒是防水薄弱環節，首先在安裝時采取防水措施，如圖；外墻防水施工時再對根部進行細部處理，可以達到防水要求。
三(san)、常(chang)見(jian)問題處理措施
1、氣泡、空鼓：由于基層潮濕、找平層未干，含水率過大，使涂膜空鼓，形成鼓泡。處理方法：先將起鼓部分全部割去，露出基層，排出潮氣，待基層干燥后，再依照防水層的施工方法修補。
2、翹邊:防水層的端部或收頭處出現基層剝離翹邊的現象，主要是因為基層未處理好，不清潔或不干燥，收頭時密封處理不好。施工時要仔細，細部施工時要注意做好排水，防止帶水施工，下雨天不得施工，基層要保持干燥；再根據基層材質選擇與其粘結力強的底層涂料刮基層，然后做好防水層。
3、破損:防水層施工后、固化前，未注意保護，被其他工序施工破壞、劃傷。對于破損嚴重者，應將破損部分割去（稍大一些），露出基層并清理干凈，在按照施工要求、順序，分層補做防水層
地下車庫防(fang)水——濕鋪法自粘(zhan)防(fang)水卷材施工方案
一、濕鋪法自粘防水卷材簡介
自粘防水卷材是由橡膠、石油瀝青為基料，加入填充材料，頂面覆蓋鋁箔、底面蓋聚乙烯膜經特殊工藝精制而成，具有延伸性能好，粘結性強能，濕作業施工等優勢。目前傳統的常規的防水卷材在施工過程中以后，一旦防水層有破損，水就會順延防水卷材到處流竄。而濕鋪法卷材防水系統利用特質的自粘膠料層與水泥漿形成超強的粘結性；得到充分養護好后的水泥漿與柔性自粘防水卷材剛柔結合，構成上保險式的防水效果，有效的避免了起殼、空鼓等缺陷。從而從根本上解決了傳統卷材的竄水現象，大大的提高了防水卷材的施工質量，同時利用水泥砂漿這種廉價的粘結劑，達到了既經濟又實用的效果。
二、濕鋪法自粘防水卷材(cai)產品優勢
1、能跟水泥漿反應粘結，長在一起，形成一層牢固不可逆的界面密封反應層，起到涂料和卷材防水的雙重功效，能杜絕竄水現象發生；
3、兼具SBS、自粘卷材耐高低溫、蠕變抗裂、抗老化等優異性能；
3、采用濕鋪法在潮濕環境下施工，適應趕工期的需要。
三、濕鋪法(fa)自粘防水(shui)卷(juan)材特點
施工安全，生態環保。濕鋪法卷材防水系統采用水泥漿做粘結劑，對接縫用防水卷材條粘結即可，施工過程中不需要動火作業，基本杜絕了消防隱患的存在。
施工簡易，檢修方便，濕鋪法卷材防水系統濕鋪工藝和對接工藝簡單明了。其破壞點與可能產生滲水點在同一位置，檢修極其方便。卷材下表面均具有較強的粘性，主要技術指標詳見產品介紹說明書。
四、濕鋪法自粘防水卷材適用范圍
濕鋪法卷材適用于各類工業與民用建筑的地下車庫，種植屋面和地面防水，尤其適用于基層潮濕，地下水豐富作業面無法完全干燥的情況，采用此種防水材料只需作業面無明水即可濕作業施工的建筑地下車庫等防水工程。
五、基(ji)層要求
基層表面應堅實、平整、干凈、并充分濕潤無積水。基層已符合以下條件，并辦理驗收、工作面移交手續：
1、各種預埋件已安裝并固定完畢。
2、清除基層表面雜物、油污、浮砂，凸出表面的石子、砂漿疙瘩等應清理干凈，清掃工作必須在施工中隨時進行，并修補平整表面。尤其鏟除排水口、管壁上的水泥砂漿等附著物。
3、水平構件的陰陽角采用水泥砂漿抹成圓弧角，陰角最小半徑50mm，陽角最小半徑20mm。4、基面若有明水，掃除即可施工。
六、施工(gong)工(gong)藝(yi)流程及施工(gong)方(fang)法
本工程防水卷材采用濕鋪法作業施工方法，鋪貼范圍為，地下車庫底板平面，在承臺及基礎梁邊側，下翻20㎝；地下車庫外墻面，從墻板根部沿底板面20㎝到室外設計標高。
1、施工流程施
清理基面—→濕潤基層（如基層濕潤無需此項工序）—→定位、彈線—→攪拌并鋪抹水泥漿—→鋪貼卷材—→提漿、排氣、晾放—→搭接邊密封—→卷材收頭、密封—→檢查驗收；
2、基層要求基層要求基層要求基層要求
（1）基層表面已清理干凈，并基本平整，無明顯突出部位；
（2）施工時基面不得有明水，如有積水部位，則需進行排水后才可施工；
（3）各種預埋構、配件已安裝完畢，固定牢固。
3、施工方法（1）清除基層表面的灰塵、雜物，干燥的基面預先灑水潤濕；
（2）根據現場基層平整度情況，確定水泥漿鋪抹厚度，厚度通常為3～5mm，在卷材鋪貼范圍內抹水泥漿（范圍不宜過大、邊抹邊鋪）；
（3）揭掉防水卷材下表面的隔離膜，將防水卷材平鋪在剛剛鋪抹的砂漿上；第一幅卷材鋪貼完畢后，再抹水泥漿，鋪設第二幅卷材，以此類推；
（4）用抹子或橡膠板拍打、趕壓卷材上表面，提漿、排出卷材下表面的空氣，使卷材與砂漿緊密貼合；
（5）晾放：晾放24小時至48小時（具體時間視環境溫度而定），一般情況下溫度越高所需時間越短；
（6）對接口密封：可采用附加自粘封口條密封，對接口密封時，先將搭接部位上表面的隔離膜揭除，再粘貼附加自粘封口條。若搭接部位被污染，需先清理干凈；
（7）卷材在立墻上鋪貼時，在卷材收口處應臨時密封（可用膠帶或加厚水泥砂漿密封），以防止立墻收頭出水分過快散失；
（8）節點加強處理：節點處在大面卷材鋪貼完畢后，按照規范要求進行處理；
（9）在卷材隱蔽前發現卷材防水層存在破損時，應采取以下措施進行修補；
（10）將破損處卷材揭除，并根據破損處形狀重新裁減另外一幅卷材，用素水泥漿將防水卷材對接鋪貼于破損處，再用密封膏將修補處卷材密封；
（11）根據現場情況，可選擇鋪貼卷材時進行搭接或在水泥漿具有足夠強度時再進行搭接。搭接時，將位于下層的卷材搭接部位的透明隔離膜揭起，將上層卷材平服粘貼在下層卷材上，卷材搭接寬度不小于100mm；短邊搭接寬度為100-120㎜，長邊搭接寬度為80mm；
（12）卷材鋪貼完畢后，將卷材收頭、管道包裹等部位用密封膏密封嚴密。
4、施工注意事項
（1）施工防水層之前，須將各種管道及預埋件安裝固定好，以避免在防水層施工好后，打洞鑿孔，破壞防水層，留下滲漏隱患；
（2）相鄰兩排卷材的短邊接頭應相互錯開1/3幅寬以上，以免多層接頭重疊而使得卷材粘貼不平服；
（3）滾鋪卷材時水泥漿不要污染卷材邊緣的自粘膠面，若有不慎污染要及時清理干凈；
（4）在側墻上防水卷材鋪貼時，鋪抹水泥漿應上下多人配合加快速度，并于水泥漿表面失水前粘貼卷材，施工中若鋪抹好的水泥漿失水過快，可在表面重新用寬幅軟刷子刷上適量清水使其表面恢復粘性和流動性；
（5）避開雨雪、五級以上大風等惡劣天氣施工；
（6）施工完畢并通過驗收后應及時隱蔽，如因特殊情況無法及時隱蔽，應采取有效的臨時保護措施。
5、質量標準
（1）所用材料及主要配套材料必須符合設計要求和規范規定；
（2）卷材防水層及其變形縫、預埋管件等細部做法必須符合設計要求和規范規定；
（3）防水層嚴禁有滲漏現象；
（4）基層堅固，不得有空鼓、松動、起砂和脫皮現象；
（5）鋪設方法和搭接、收頭符合設計要求、規范和防水構造圖；
（6）卷材的鋪貼方向正確，搭接寬度允許偏差為±10mm。
地下車庫防(fang)水——高分子聚乙烯丙綸防(fang)水卷材(cai)施工方案(an)
一、聚乙烯丙綸復合防水(shui)卷材簡(jian)介(jie)
聚乙烯丙綸復合防水卷材是根據我國現代防水工程對防水、防滲材料的新要求研制的，產品選用丙綸無紡布、聚乙烯為主要原料經抗老化劑，采用高科技、新技術、新工藝復合而成的一種多層為一體的高分子聚乙烯丙綸復合防水卷材料。
二(er)、聚(ju)乙烯(xi)丙綸復合(he)防水卷材特(te)點(dian)
高分子聚乙烯丙綸防水卷材是由多層不同材料復合而成、使產品綜合性得到顯著提高，特別是該產品單獨設有防老化層，從而大大提高了產品的使用壽命。產品設計壽命為50年以上。該產品表面粗糙，丙綸無紡布呈現無規則交叉結構形成立體網孔表面，故結合面積大，可直接用水泥膠粘貼在水泥建筑結構上，防水、防滲，還可以在水泥凝固過程中直接設和夾砌使用。水泥漿可直接進入卷材表面的網孔中，隨水泥固化為一體，故粘接永久牢固，不易剝離。防水層表面可直接進行裝飾、裝修（如粘瓷磚、地板磚、馬賽克、抹水泥漿等）。特別是地下防水工程，對找平層（基層）的含水率沒有特殊要求，只要沒有水即可施工，對衛生陰陽角也沒有特殊要求，圓弧直角都行，而且施工質量可靠。
三、聚乙烯(xi)丙綸復(fu)合(he)防水(shui)卷材應用范圍
廣泛應用于各種建筑結構的屋面、墻體、廁浴間、地下車庫、冷庫、橋梁、水池、地下管道等工程的防水、防滲、防潮、隔氣等，亦可用于地下管道的防銹、防腐及冶金、化工防污染、高速公路、地下隧道、河道防滲、防漏。應用時可根據下表和性能指標選擇規格。
四、主要施(shi)工方法(fa)
1、地下防水工程采用0.7㎜厚聚乙烯丙綸防水卷材冷粘法施工。
2、采用外防外貼法鋪貼卷材防水層，先鋪平面后鋪立面。
3、鋪貼順序：先鋪貼陰陽角附加層；再鋪貼管件根部卷材；先鋪貼平面卷材，然后鋪貼立面卷材；立面交接處交叉搭接，要求卷材緊貼陰角。
4、搭接方式上下兩層和相鄰兩幅卷材的接縫應錯開1/3-1/2幅寬，且兩層卷材不得相互垂直鋪貼。兩幅卷材短邊與長邊的搭接寬度均不應小于100㎜。在平面與立面的轉角處，卷材的接縫留在平面上，距立面不小于600mm從底板折向里面的卷材與永久保護墻的接觸部位，采用空鋪法施工。兩層卷材接槎部位先甩出搭接長度250㎜、350㎜，上層卷材應蓋過下層卷材。
5、后澆帶及墻體水平施工縫附加層處理
（1）設計后澆帶寬度為800mm，附加層寬度按照每邊大于后澆帶寬度300mm施工，附加層總寬度不應小于1400mm。
（2）地下車庫外墻與底板永久保護墻水平施工縫處附加層寬度應大于每側100mm。
（3）地下車庫外墻豎向后澆帶寬度為800mm，附加寬度按照每邊大于后澆帶寬度250mm施工，附加層總寬度不應小于1300mm。
6、卷材接縫處理：卷材接縫部位應擠出粘接料，接縫表面應涂刮1.3mm厚50mm寬聚合物水泥粘接料封邊。
7、粘接料施工：根據卷材性能要求，該工程防水卷材采用配套粘接料，粘接料：水：水泥為1:40:50（重量比），施工中采用計量器具嚴格控制，禁止使用其他粘接料進行施工。五、施工工藝
1、作業條件
（1）根據本工程巖土勘查報告，本工程基礎防水施工可不用考慮地下水位情況。
（2）防水基層表面應平整光滑，達到設計強度，不得有空鼓、開裂、起砂、脫皮等缺陷。
（3）基層表面如有殘留的砂漿硬塊及突出部分，應鏟除干凈。陰、陽角管子根等部位應抹成圓弧或鈍角，并將塵土、雜物清掃干凈。所有防水基層陰陽角均應做成半徑為R≥50mm圓弧。
（4）穿過地面或墻面的預埋管件、變形縫、后澆帶等處必須符合設計和規范的規定。工具式穿墻螺栓兩端節頭卸下后，將墻面的凹槽封堵密實。
（5）整個防水基層應保持濕潤，如有滲水部位應用水不漏堵漏靈封堵。一般要求基層表面無明顯積水即可。
（6）鋪貼防水卷材嚴禁在雨天操作，五級風及其以上不得施工。
2、工藝流程
基層表面清理→細部附加增強層處理→附加層驗收→定位、彈線鋪貼丙綸防水卷材→收頭處理、節點密封→檢查、修補、清理→防水層驗收→成品保護
（1）基層處理
加強防水基層的驗收。基層鋪貼卷材必須嚴格檢查，基層必須堅實平整，不能有松動、起鼓、面層凸出或嚴重粗糙、平整度不好或起砂時，必須剔鑿處理。當用2m長的直尺檢查時，直尺與基層表面間的空隙不應超過5mm，空隙只允許平緩變化，且每米長度內不得超過一處。底板墊層施工時，表面一次抹平、壓光達到防水基層的要求。防水保護墻墻面防水基層應抹平壓光，陰陽角等處，做成半徑為R≥50mm圓弧。磚砌保護墻上用1：3水泥砂漿找平，找平層厚20mm。鋪貼防水層的找平層應干燥、平整、牢固，不得有起砂、空鼓、開裂等現象。陰、陽角處應做成圓弧形，圓弧半徑為R≥50mm。
（2）細部附加層處理
五、施工工藝(yi)
1、作業條件
（1）根據本工程巖土勘查報告，本工程基礎防水施工可不用考慮地下水位情況。
（2）防水基層表面應平整光滑，達到設計強度，不得有空鼓、開裂、起砂、脫皮等缺陷。
（3）基層表面如有殘留的砂漿硬塊及突出部分，應鏟除干凈。陰、陽角管子根等部位應抹成圓弧或鈍角，并將塵土、雜物清掃干凈。所有防水基層陰陽角均應做成半徑為R≥50mm圓弧。
（4）穿過地面或墻面的預埋管件、變形縫、后澆帶等處必須符合設計和規范的規定。工具式穿墻螺栓兩端節頭卸下后，將墻面的凹槽封堵密實。
（5）整個防水基層應保持濕潤，如有滲水部位應用水不漏堵漏靈封堵。一般要求基層表面無明顯積水即可。
（6）鋪貼防水卷材嚴禁在雨天操作，五級風及其以上不得施工。
2、工藝流程
基層表面清理→細部附加增強層處理→附加層驗收→定位、彈線鋪貼丙綸防水卷材→收頭處理、節點密封→檢查、修補、清理→防水層驗收→成品保護
（1）基層處理
加強防水基層的驗收。基層鋪貼卷材必須嚴格檢查，基層必須堅實平整，不能有松動、起鼓、面層凸出或嚴重粗糙、平整度不好或起砂時，必須剔鑿處理。當用2m長的直尺檢查時，直尺與基層表面間的空隙不應超過5mm，空隙只允許平緩變化，且每米長度內不得超過一處。底板墊層施工時，表面一次抹平、壓光達到防水基層的要求。防水保護墻墻面防水基層應抹平壓光，陰陽角等處，做成半徑為R≥50mm圓弧。磚砌保護墻上用1：3水泥砂漿找平，找平層厚20mm。鋪貼防水層的找平層應干燥、平整、牢固，不得有起砂、空鼓、開裂等現象。陰、陽角處應做成圓弧形，圓弧半徑為R≥50mm。
（2）細部附加層處理（2）起包
防水卷材鋪貼完后表面起包，不平整。主要原因鋪粘時卷材內空氣未排出干凈，基層含水率高，基層處理劑防水卷材與膠粘劑材溶性差等，造成卷材表面起泡，影響防水層質量。
（3）膠粘劑的使用
粘貼卷材時，卷材接縫膠粘劑必須使用卷材廠家供應的配套膠粘劑，并嚴格按照說明書配制、使用，以確保卷材防水層的施工質量。嚴禁施工單位隨意使用其他膠粘劑。
地下(xia)車庫防(fang)(fang)水(shui)——三元(yuan)乙丙(bing)復合防(fang)(fang)水(shui)卷(juan)材(cai)施(shi)工(gong)方案
一、三元乙丙(bing)復(fu)合(he)防水(shui)卷材簡(jian)介
三元乙丙復合防水卷材為表面增強式結構，表面由高強度無紡布構成。主防水層以橡膠為主防水層，加入抗老化劑、穩定劑、助粘劑等經混煉、擠壓制成，具有優良的機械強度、耐腐蝕性和耐候性.。
二、三元(yuan)乙丙(bing)復合防水(shui)卷材特點
三元乙丙復合防水卷材具有抗拉強度高、抗滲能力強、低溫柔性好、線脹系數小、易粘接、摩擦系數大、適應溫度范圍寬、使用壽命長等特點。
三元乙丙復合防水卷材最突出的特點是冷施工，表面粗糙均勻，易粘接，能夠將卷材兩側砼有效結合形成整體防水結構，可與水泥材料在凝固過程直接粘合，實現濕鋪作業，省工、省時。
三(san)、三(san)元乙丙(bing)復合(he)防水(shui)卷材應用范圍
三元乙丙復合防水卷材適用于建筑屋面防水、地下防水、屋面、地面防潮、保溫層隔氣、水利堤壩防滲、渠道防滲、池庫防滲、冶金、化工防污染防滲、礦井防水、隧道防水、路橋防水工程等。
四、工藝流(liu)程
清理基層→復雜部位附加防水層施工→涂刷基層處理劑和基層膠粘劑涂刷→鋪貼卷材→卷材收頭部位處理。
五、操(cao)作要點
1、基層處理：砂漿或混凝土找平層應抹平壓光,表面應堅實并充分干燥，不得有凹凸、松動、鼓包、起皮、裂縫、麻面等現象，
2、基層陰陽角處應抹成圓弧狀（R≥20mm）
3、在鋪設卷材防水層之前，應清除基層上灰塵、油脂等雜物，基層表面必須干凈。
4、卷材的鋪設方法和適用范圍：應根據工程類型、結構特點、防水部位及施工條件確定卷材與基層的鋪設方法，三元乙丙卷材防水層可分為單層和疊層構造，具體應根據設計要求。對于單層防水構造，三元乙丙卷材的厚度應≥1.5mm；對于雙層防水構造，三元乙丙卷材的厚度應≥2.4mm，不做附加層。
5、粘貼法：本工程采用底板雙層，第一層空鋪焊邊，第二層滿粘、焊邊。第二層在鋪粘過程中長邊與短邊都要與第一層搭接邊錯位，錯開寬度的幅度為>1/3，<2/3的卷材寬度，目的是防止搭接邊漏焊造成漏水。
6、卷材的放置：卷材在鋪貼之前，需在合格基層上將卷材從緊卷狀態下展開，使其從拉伸狀態自由收縮，消除卷材在生產卷曲過程中產生的應力，避免以后卷材收縮造成空鼓。
7、將卷材展開并定位；把卷材折回一半，使卷材底面暴露一半；折回的卷材應平滑、無皺折。
8、攪勻基層膠粘劑并用絨毛滾刷或毛刷把膠均勻涂布在基層和卷材上，不要結球，并保證使卷材和卷材兩個表面都達到100％涂布，但不要在卷材搭接區涂刷基層膠粘劑；為保證焊接區不被刷膠污染，預留100mm，即可焊接。其中焊接部分為40mm，外留60mm。基層膠粘劑干燥至但指觸不粘（不可過干）時，即開始鋪貼卷材。
9、操作時應將卷材沿長方向已涂膠一側向外對折，對準基準線將涂過膠并干燥的一半卷材滾鋪進涂過膠的基層上。鋪貼時不能拉伸卷材，并避免出現皺折等缺陷；每鋪完一幅卷材后，立即在卷材表面用力滾壓，以保證卷材與基層粘結牢固；折回卷材未粘結的一半，按照上述工藝完成整幅卷材的鋪貼。
10、卷材與卷材的連接采用焊接方式，相鄰卷材搭接定位，抹布清潔搭接區后，用焊接機焊接長邊，短邊與異形部位用手動焊機焊接，有效焊接寬度≥30mm，使搭接部位粘合，不要拉伸卷材或使卷材出現皺折；保證焊結牢固。
11、基礎底板與墻面（地下車庫外墻）施工縫處向上的雙層三元乙丙上翻，上翻至自然水位以上500mm，施工縫進行防水加強處理：①水泥基滲透結晶型防水涂料一遍；②300mm寬，1.5mm厚聚氨酯防水涂料一遍。目的是進一步彌補施工縫砼自防水因施工縫出現的滲漏隱患，同時也避免因接茌處幾何外形尺寸不規則而引起三元乙丙施工不規范造成滲漏現象發生。
12、底板三元乙丙向立墻上翻后與聚氨酯接茌處的三元乙丙用三元乙丙專用膠條粘結，并用橡膠錘均勻敲打固定，以確保密實。聚氨酯刷至三元乙丙接茌處以下200mm，加玻璃絲布加強拉力，以防止此環節拉力不均造成滲漏隱患。
13、施工人員必須穿平底鞋施工，專人負責檢查焊接邊是否有漏焊，平面是否有大顆粒砂石、鐵釘等會破壞或影響三元乙丙卷材的物質，做到及時清除。防水工序施工完成在下一工序打保護層，綁鋼筋和澆注商砼時有專人跟蹤觀察，有破壞防水層的部位立即修復。
14、雨天、雪天、四級風以上、揚塵天氣不能施工。
六(liu)、質量要求
1、三元乙丙防水卷材及系統配套材料的品種、規格和性能應符合設計要求及本工法的規定。質量應符合國家相關標準的規定。
2、卷材防水層的外觀應平整、順直，不得有扭曲和皺折。
3、卷材防水層的鋪貼方法和順序應符合本工法要求，其搭接寬度應正確，接縫應嚴密。卷材搭接區應粘結牢固。
4、完成的三元乙丙卷材防水層必須達到國家標準《地下防水工程施工質量驗收規范》GB50208-2002的要求。
地下(xia)車(che)庫頂板耐根(gen)穿刺防水卷材(cai)施工(gong)方案
一、耐根穿(chuan)刺防水卷(juan)材簡介
由于傳統防水卷材以及普通高分子防水材料、各類防水涂料都無法滿足建筑種植系統的要求，因為這些材料不具有抗根性能，很容易被植物根尖穿透，造成建筑體破壞和滲漏，直接導致“建筑種植綠化”體系的失敗。而一種聚氯乙烯雙面復合耐根穿刺防水卷材以銅胎基作為阻根防水層，具有長期的耐植物根（或根狀莖）穿刺性能、粘結力強、穩定性好、低溫柔性和耐熱性好、耐化學腐蝕及抗輻射能力強，20多年來仍然表現出很好的阻根防水性能。
二、耐根(gen)穿刺防水(shui)卷(juan)材特點
1、具有防水和阻止植物根穿透雙重功能，能夠承受植物根須穿刺，長久保持防水功能；
2、既防根穿刺，又不影響植物正常生長；
3、可形成高強度防水層，抵抗壓水能力強，并耐穿刺、耐咯破、耐撕裂、耐疲勞；
4、抗拉強度高，改瀝青涂蓋層厚度大，對基層收縮變形和開裂的適應能力強；
5、優異的耐高低溫性能，冷熱地區均適用；
6、耐腐蝕、耐霉菌、耐候性好；
7、熱熔法施工，施工方便且熱接縫可靠耐久。
三、作業(ye)條件(jian)
1、防水基層已驗收合格，基層應干燥。
2、下雨機雨后基層潮濕施工，五級風以上不得進行防水卷材熱熔施工。
3、施工環境溫度-10℃以上即可進行卷材熱熔施工。
四、基層準(zhun)備
1、基層應堅實、平整、干燥、干凈，不得有酥松、起砂、起皮、蜂窩現象，不得有突出尖銳雜物、砂漿疙瘩，基層須經監理方按國標驗收合格后方可進行防水層的施工；
2、基層與突出結構板（女兒墻、山墻、上人孔、出屋面孔洞、管根）的交接處和基層的轉角處，均應做成圓弧形，且整齊平順，圓弧半徑不小于50mm；
3、陰陽角、管根部等處更應仔細清理，若有不同污漬、鐵銹等，應以砂紙、鋼絲刷、溶劑等清除干凈；
4、穿出結構板的構/管件安裝完畢后方可進行防水施工；
五、施工操(cao)作工藝及技(ji)術要點
1、施工工藝流程
清理基層→涂刷基層處理劑→鋪貼卷材附加層→熱熔鋪貼第一道防水卷材→熱熔鋪貼第一道耐根穿刺防水卷材→熱熔封邊→排水板→網格→土工布→檢查、驗收→成品保護。
2、操作要點及技術要求：
①基層檢查、簡單處理：選用適當工具清理基層，使基層平整、清潔、干燥，達到卷材施工條件。
②細部附加處理：對于轉角處、陰陽角部位、穿出構件以及其它細部節點均應做附加增強處理。
③彈線：在已處理好并干燥的基層表面，按照所選卷材的寬度，留出搭接縫尺寸（長、短邊搭接寬度地下室為100mm、屋面為80mm），將鋪貼卷材的基準線彈好，以便按此基準線進行卷材鋪貼施工。
④熱熔鋪貼化學胎SBS改性瀝青防水卷材：
先在基層彈好基準線，將卷材定位后，重新卷好。點燃火焰噴槍，烘烤卷材底面與基層交界處，使卷材底邊的改性瀝青熔化。要沿卷材寬度往返加熱，邊加熱，邊沿卷材長邊向前滾鋪，排除空氣，使卷材與基層粘貼牢固。
在卷材熱熔施工時，火焰加熱要均勻，過分加熱會燒穿卷材，溫度不夠會使卷材粘結不牢。因此施工時要注意調節火焰大小及移動速度。火焰噴槍與卷材底面的距離應控制在0.3～0.5m。卷材接縫處必須溢出熔化的改性瀝青膠，溢出的改性瀝青膠寬度以2mm左右并均勻順直不間斷為宜。
化學胎防水卷材在屋面與立面轉角處，女兒墻泛水處機穿墻管等部位要向上鋪貼至種植土屋面上250㎜處才可以進行末端收頭處理。
⑤搭接縫及收頭的卷材必須均勻、全面地鋪貼，必須保證搭接處卷材間密實粘貼，以保證接縫的密閉防水功能。
⑥檢查驗收：鋪貼時邊鋪邊檢查，檢查時用螺絲刀檢查接口，發現粘貼不實之處及時修補，不得留任何隱患，現場施工員、質檢員必須跟班檢查，檢查合格后方可進入下一道工序施工。待自檢合格后報請監理及建設方分別按照國標《地下防水工程質量驗收規范》（GB50208-2011）、《屋面工程質量驗收規范》（GB50207-2012）驗收，驗收合格后方可進入下一道工序施工。注意：同層卷材間短邊搭接縫應錯開至少1.5m。
六、施工注(zhu)意事項
1、施工前，進行安全教育、技術措施交底，施工中嚴格遵守安全規章制度；
2、施工人員須戴安全帽、穿工作服、軟底鞋，現場配備充足的消防器材；
3、施工人員必須嚴格遵守各項操作說明，嚴禁違章作業；
4、施工現場一切用電設施須安裝漏電保護裝置，施工用電動工具正確使用；
七、成品保護措施
1、在防水層的施工過程中，施工人員須穿軟底鞋，嚴禁穿帶釘子或尖銳突出的鞋進行現場，以免破壞防水層。
2、施工過程中質檢員應隨時、有序的進行質量檢查，如發現有破損、扎壞的地方要及時組織人員進行正確、可靠的修補，避免隱患的產生。
3、卷材防水層施工完畢自檢合格后，應及時報請總包方、監理方進行驗收。
4、卷材防水層驗收合格后，我方在由總包方及時進行保護層（聚苯板/細石砼）的施工過程中，我方將就防水層的成品保護出具書面技術交底，并且每個工作面指派兩名經驗豐富的防水工現場看護防水成品，并隨時提示總包方作業人員的行為不能破壞防水成品。
5、嚴禁在未進行保護的防水層上托運重型器物和運輸設備。
6、不得在已驗收合格的防水層上打眼鑿洞，如必須穿透防水層時，必須提前通知我方，以便提供合理的建議并進行及時的修補。
7、底板澆筑砼保護層時，運送砼的小車的腿根部必須用橡膠卷材墊好，并要捆扎牢靠，以免破壞防水層。
8、每完成一個工序后，每個施工區域均用警戒線圍住并標明狀態，同時專人看護。
掃一掃關注微信
