北京中豫防水工程有限公司
聯系人：張經理
手機：15801104335
地址：北京市昌平區馬池(chi)口(kou)鎮樓自莊178號

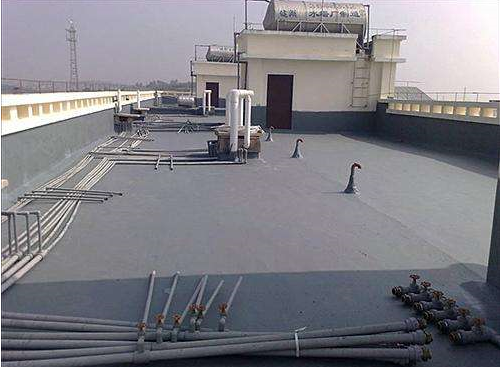

屋面保溫
一、 屋面保溫 材料(liao) 1、EPS聚(ju)苯(ben)(ben)板(ban)(ban) 聚(ju)苯(ben)(ben)板(ban)(ban)全稱聚(ju)苯(ben)(ben)乙(yi)烯(xi)(xi)泡(pao)沫板(ban)(ban)，又(you)名泡(pao)沫板(ban)(ban)或EPS板(ban)(ban)。是由含(han)有揮發(fa)性(xing)液體(ti)發(fa)泡(pao)劑的(de)可(ke)發(fa)性(xing)聚(ju)苯(ben)(ben)乙(yi)烯(xi)(xi)珠粒(li)，經加(jia)熱預發(fa)后(hou)在模具中加(jia)熱成型的(de)具有微細閉(bi)孔
一、屋面保溫材料
1、EPS聚苯板
聚苯板全稱聚苯乙烯泡沫板，又名泡沫板或EPS板。是由含有揮發性液體發泡劑的可發性聚苯乙烯珠粒，經加熱預發后在模具中加熱成型的具有微細閉孔結構的白色固體。
主要用途：用于建筑墻體、屋面保溫、復合保溫板材的保溫層；用于車輛、船舶制冷設備和冷藏庫的隔熱材料；用于裝潢雕刻各種模型防水層的保護層。。
性能特點：優異的保溫隔熱性能；高強度抗壓性能；優越的抗水、防潮性能；防腐蝕、經久耐用性能。
綜合概述：價格較低，抗壓強度較差，耐火性較差（當然現在市場出現了改性聚苯板，耐火性相對較好），保溫效果比較好，多用于非上人屋面。
2、XPS擠塑板
擠塑板又稱XPS板是由聚苯乙烯樹脂及其它添加劑經擠壓過程制造出的擁有連續均勻表層及閉孔式蜂窩結構的板材，這種閉孔式結構的建筑保溫材料可具有不同的壓力(150-500Kpa)同時擁有同等低值的導熱系數。
性能特點：優良的保溫隔熱性；卓越的高強度抗壓性；優質的憎水、防潮性；質地輕、使用方便；穩定性、防腐性好；產品環保性能。
適用范圍：建筑物屋面保溫、鋼結構屋面、建筑物墻體保溫、建筑物地面保濕、廣場地面、地面凍脹控制、中央空調通風管道等
綜合概述：價格高于EPS聚苯板，抗壓強度高，便于運輸，好施工，保溫效果比較好，屋面采用的較多，市場占有率高，可用于上人屋面。
3、膨脹珍珠巖塊
性能特點：板質輕且保溫隔熱性能優良；防火防潮、不變形改性、不腐爛發霉；無毒無味憎水性能好，憎水率可達98%以上。
應用范圍：住宅、工業、公共建筑的墻體及樓房屋面、游泳池、冷庫、鍋爐及一些對防水有特殊要求的保溫工程。
綜合概述：格較高、抗壓強度高，保溫效果一般，多用于有上人的屋面及種植綠植的屋面，多用于平屋面。
二、屋(wu)面保溫材料及要求(qiu)
材料的密度、導熱系數等技術性能，必須符合設計要求和施工及驗收規范的規定，應有試驗資料。
松散的保溫材料應使用無機材料，如選用有機材料時，應先做好材料的防腐處理。
1、材料：
（1）松散材料：爐渣或水渣，粒徑一般為5～40mm，不得含有石塊、土塊、重礦渣和末燃盡的煤塊，堆積密度為500～800kg/m3，導熱系數為0.16～0.25W/m·K。膨脹蛭石導熱系數0.14W/m·K。
（2）板狀保溫材料：產品應有出廠合格證，根據設計要求選用厚度、規格應一致，外形應整齊；密度、導熱系數、強度應符合設計要求。
泡沫混凝土板塊：表現密度不大于500kg/m3，抗壓強度應不低于0.4MPa；
加氣混凝土板塊：表觀密度500～600kg/m3，抗壓強度應不低于0.2MPa；
聚苯板：表現密度為≤45kg/m3，抗壓強度不低于0.18MPa，導熱系數為0.043 W/m·K。
2主要機具
（1）機動機具：攪拌機、平板振搗器。
（2）工具：平鍬、木刮杠、水平尺、手推車、木拍子、木抹子等。
3、作業條件
（1）鋪設保溫材料的基層（結構層）施工完以后，將預制構件的吊鉤等進行處理，處理點應抹入水泥砂漿，經檢查驗收合格，方可鋪設保溫材料。
（2）鋪設隔氣層的屋面應先將表面清掃干凈，且要求干燥、平整，不得有松散、開裂、空鼓等缺陷；隔氣層的構造做法必須符合設計要求和施工及驗收規范的規定。
（3）穿過結構的管根部位，應用細石混凝土填塞密實，以使管子固定。
（4）板狀保溫材料運輸、存放應注意保護，防止損壞和受潮。
三(san)、屋面保溫(wen)施工(gong)方案
1、屋面保溫工藝
根據圖紙設計要求，在已經施工完成的建筑屋面上鋪設XPS擠塑聚苯板，以滿足建筑屋面保溫隔熱等使用功能。
2、屋面保溫施工流程
基層清理——彈線找坡——管根固定——隔氣層施工——保溫層鋪設——抹找平層
3、屋面保溫施工方案
（1）基層清理：預制或現澆混凝土結構層表面，應將雜物、灰塵清理干凈。
（2）彈線找坡：按設計坡度及流水方向，找出屋面坡度走向，確定保溫層的厚度范圍。
（3）管根固定：穿結構的管根在保溫層施工前，應用細石混凝土塞堵密實。
（4）隔氣層施工：2～4道工序完成后，設計有隔氣層要求的屋面，應按設計做隔氣層，涂刷均勻無漏刷。
（5）保溫層鋪設
①松散保溫層鋪設
松散保溫層：是一種干做法施工的方法，材料多使用爐渣或水渣，粒徑為5～40mm。使用時必須過篩，控制含水率。鋪設松散材料的結構表面應干燥、潔凈，松散保溫材料應分層鋪設，適當壓實，壓實程度應根據設計要求的密度，經試驗確定。每步鋪設厚度不宜大于150mm，壓實后的屋面保溫層不得直接推車行走和堆積重物。
松散膨脹蛭石保溫層：蛭石粒徑一般為3～15mm，鋪設時使膨脹蛭石的層理平面與熱流垂直。
松散膨脹珍珠巖保溫層：珍珠巖粒徑小于0.15mm的含量不應大于8%。
②板塊狀保溫層鋪設
干鋪板塊狀保溫層：直接鋪設在結構層或隔氣層上，分層鋪設時上下兩層板塊縫應錯開，表面兩塊相鄰的板邊厚度應一致。一般在塊狀保溫層上用松散料濕作找坡。
粘結鋪設板塊狀保溫層：板塊狀保溫材料用粘結材料平粘在屋面基層上，一般用水泥、石灰混合砂漿；聚苯板材料應用瀝青膠結料粘貼。
③整體保溫層
水泥白灰爐渣保溫層：施工前用石灰水將爐渣悶透，不得少于3d，悶制前應將爐渣或水渣過篩，粒徑控制在5～40mm。最好用機械攪拌，一般配合比為水泥∶白灰∶爐渣為1∶1∶8，鋪設時分層、滾壓，控制虛鋪厚度和設計要求的密度，應通過試驗，保證保溫性能。
水泥蛭石保溫層：是以膨脹蛭石為集料、水泥為膠凝材料，通常用普通硅酸鹽水泥，最低標號為425號，膨脹蛭石粒徑選用5～20mm，一般配合比為水泥∶蛭石=1∶ 12，加水拌合后，用手緊握成團不散，并稍有水泥漿滴下時為好。機械攪拌會使蛭石顆粒破損，故宜采用人工拌合。人工拌合應是先將水與水泥均勻的調成水泥漿，然后將水泥漿均勻地沒在定量的蛭石上，隨潑隨拌直至均勻。鋪設保溫層，虛鋪厚度為設計厚度的130%，用木拍板拍實、找平，注意泛水坡度。
掃一掃關注微信
